陝西套筒補償器和金屬波紋管的關係

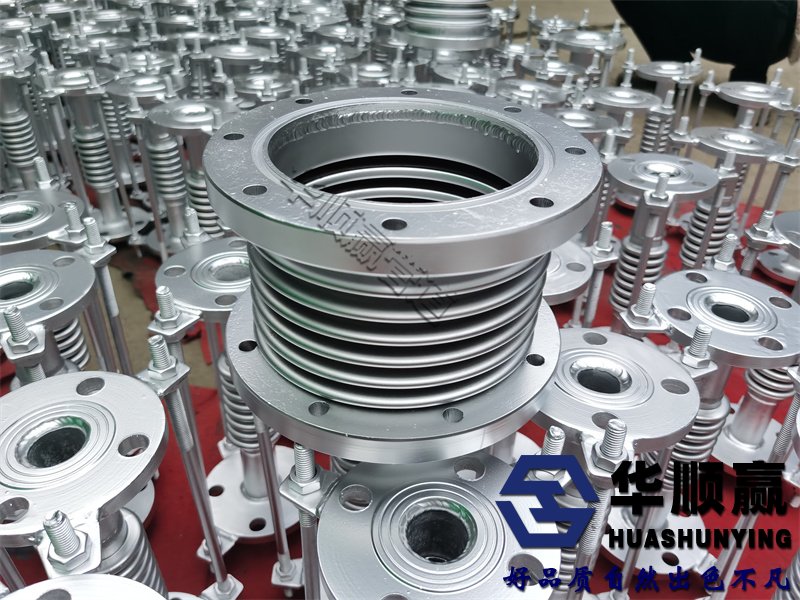

金屬波紋管是作為彈性密封元件，通常在閥門製造業中有著廣泛的應用，如波紋管閘閥和波紋管截止閥等。套筒補償器的結構將閥杆在填料 函處的動密封轉化成閥杆在閥蓋處的靜密封，使閥門的密封更加安全及可靠。因為金屬波紋管它隻能承受拉伸和壓縮，而不能承受扭矩，因 此，目前的應用還僅限於閥杆運動隻作軸向升降而不發生徑向旋轉的閘閥、截止閥和安全閥等。根據實際需要，設計了閥杆沿徑向旋轉90。 的波紋管球閥。
金屬波紋管球閥的型號為150QB47F-40，驅動裝置為SMC---O0多回轉電裝，每分鍾都輸出轉數24圈。金屬波紋管耐壓4．0MPa，金屬波紋管內 徑54.5mm、波紋管外徑78mm、波紋管行程53mm。波紋管和閥杆的下部是采用氬弧焊接，焊縫必須徹底焊透。波紋管的上部法蘭與石墨墊片、 閥蓋和支架形成靜密封，使閥體中的介質和外部隔絕。閥體中的介質不因閥杆和填料函有間隙而泄漏。如果因特殊情況引起波紋管破裂，閥 門上部的填料函還可起到應急的作用。
閥杆上部沿軸向加工2個直槽，撥銷使得閥杆隻能沿著軸向上、下移動而不能沿徑向轉動。閥杆下部加工2個螺旋槽，撥銷固定在球體上，撥 銷可以在螺旋槽內自由的移動。球體坐落在圓錐滾子軸承上，減小了球體對閥杆的摩擦扭矩。當閥門關閉時，閥杆由電動裝置帶動向下運動 ，閥杆的螺旋槽帶動著球體上的撥銷使球體沿球的軸線轉動90。球體轉到圖中虛線的位置，球閥關閉。反之則球閥開啟。
