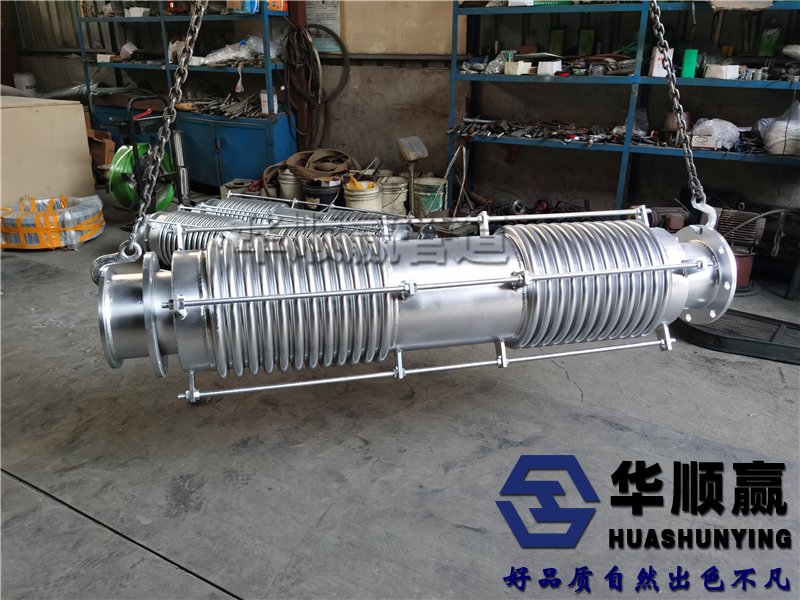

大型橫拉杆橫向波紋補償器是由兩個幾何參數和波數相同的波紋管、拉杆和端板組成的柔性元件。
一種主要用於補償單平麵或多平麵彎曲管段的側向位移。它適用於“L”和“Z”管道係統。具有補償量大、剛性好、無介質壓力推力、無泄漏、成本低等優點。近年來在供熱管網中得到了廣泛的應用。

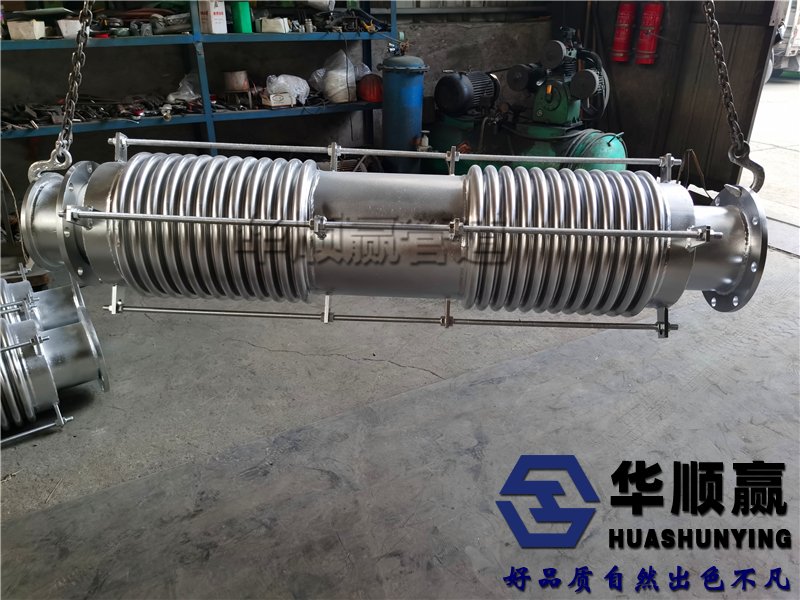

接下來，我們來了解下大拉杆橫向波紋補償器的工作原理：大橫拉杆波紋補償器（也稱複合拉杆補償器）由兩個相同的波紋管和端管、端板和拉杆組成。波紋管的角變形可以吸收管道單個或多個平麵的側向位移。四根長杆可以承受內部壓力、推力和其他外力。連杆兩端螺栓出廠前已調好。安裝前大橫拉杆鬆動。補償器變形後，大拉杆可以限製變形，保護波紋管。
一種由於拉杆能承受壓力推力和其他附加外力，補償器吸收內部壓力推力，不會對管道產生外力。因此，補償器兩端的管道可采用中間固定支架或導向支架，降低了施工成本，提高了施工效率。
