JWJ萬向鉸鏈補償器

JWJ萬向鉸鏈補償器

產品介紹：萬向鉸鏈補償器主要以角偏轉的方式補償多平麵彎曲管段的合成位移。 由於平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，自身吸收內壓推力，不會對管道產生外力，因

產品詳細

蘑菇视频萬向鉸鏈補償器

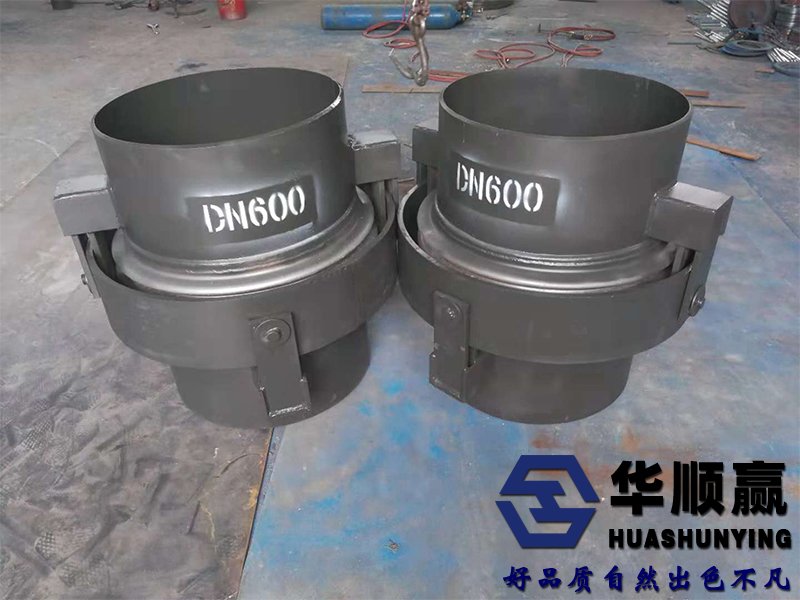

萬向鉸鏈補償器圖片

萬向鉸鏈補償器多用來補償立體管係的位移，由於其獨特的結構，管係支架不承受內壓推力，隻承受補償器的彈力。使用時與平麵鉸鏈布置方法相同。萬向鉸鏈式波紋補償器可以補償管線任意向上的角位移。萬向鉸鏈型補償器與鉸鏈式不同處在於它有一個萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平麵的角向位移，同樣吸收橫向位移時需二個或三個組合使用。

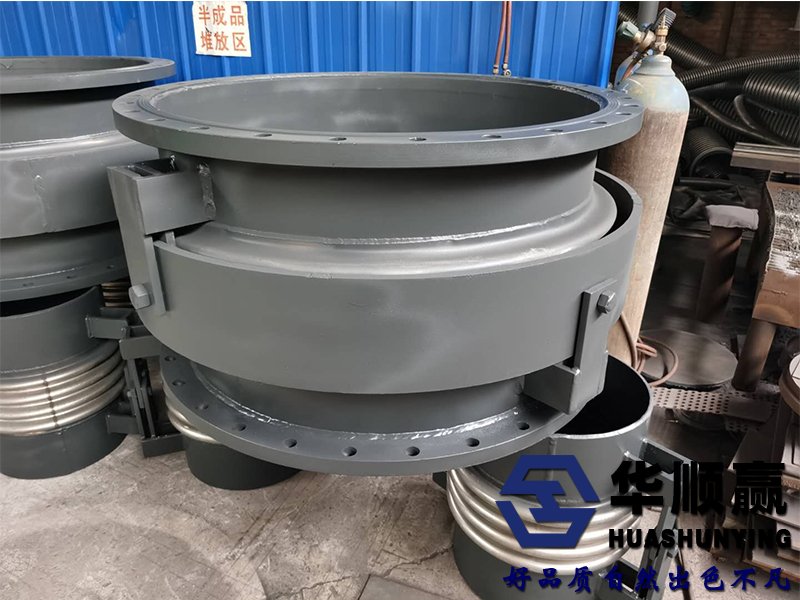

萬向鉸鏈補償器圖片

萬向鉸鏈補償器通過一個萬向軸和銷軸的作用，實現了管道在任意平麵內的角向位移。銷軸還能在一定程度上起到一個限位的作用，避免損壞波紋管。並且結構合理，運行穩定，極大減少了管道線路的後期維護。萬向鉸鏈補償器主要以角偏轉的方式補償多平麵彎曲管段的合成位移。 由於平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。萬向鉸鏈式波紋補償器可以補償管線任意向上的角位移。萬向鉸鏈型補償器與鉸鏈式不同處在於它有一個萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平麵的角向位移，同樣吸收橫向位移時需二個或三個組合使用。

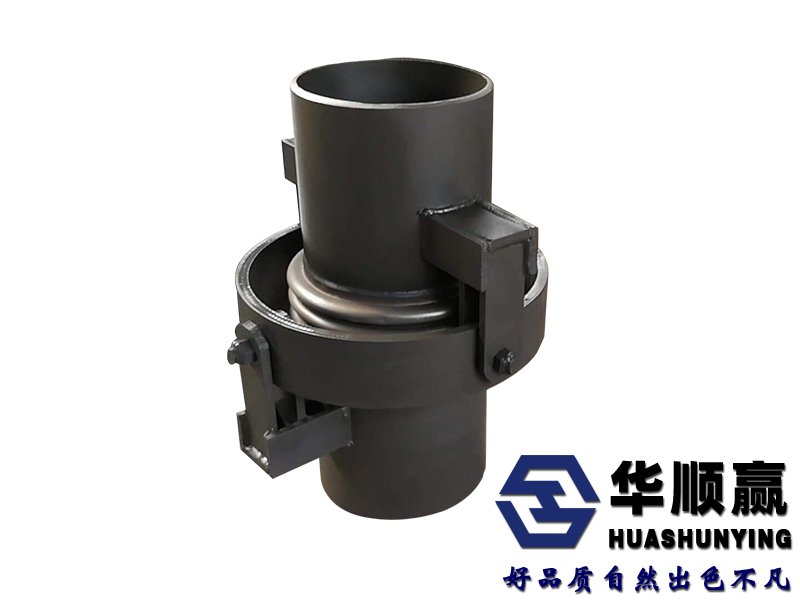

萬向鉸鏈補償器圖片

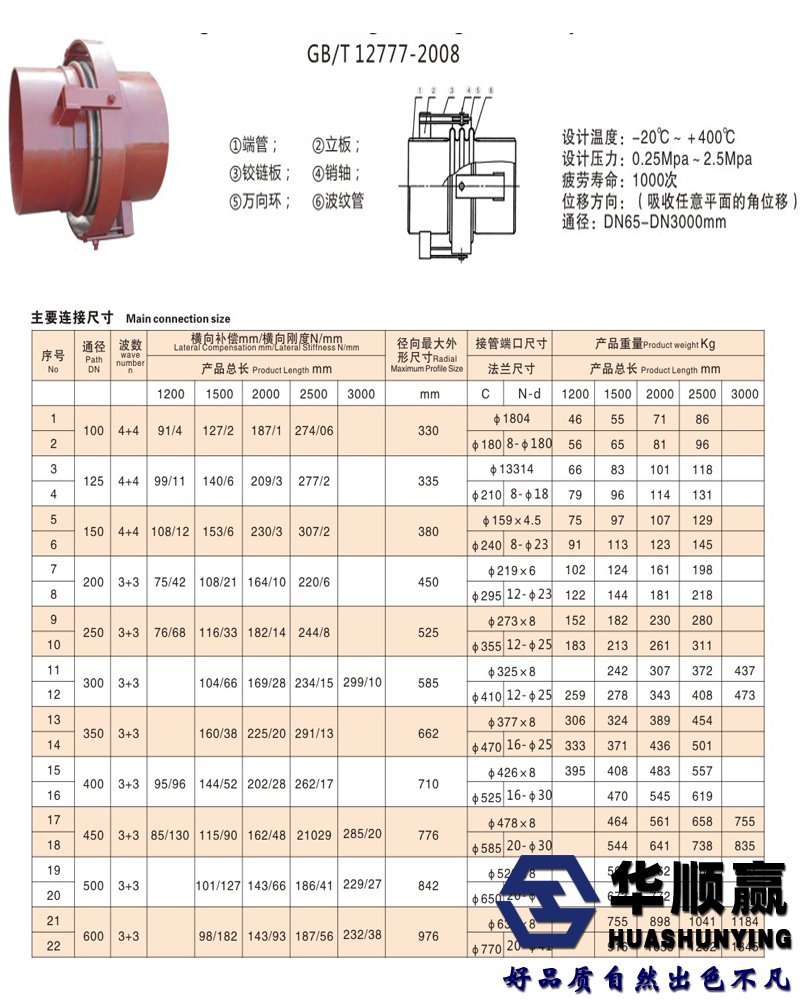

萬向鉸鏈補償器技術參數：

萬向鉸鏈補償器技術參數圖片

相關產品：單式鉸鏈波紋補償器

上一篇：矩形波紋膨脹節

下一篇：JJL單式鉸鏈波紋補償器
